思安華勝資深工程師李新細述彩鈴應用解決方案

李新 2004/04/22

　　隨著中國電信業改革的不斷深入，中國的電信市場格局重新布局，構建了以"中國移動、中國電信、中國聯通、中國網通 中國鐵通"為代表的五大運營商。隨之而來的無論是基礎電信業務還是增值電信業務都將形成一個多元化的市場競爭格局。各電信運營商意識到競爭的壓力，開始把提高服務能力作為核心競爭力，電信競爭也逐步由網絡資源轉移到差異化的服務競爭上來。今年國內兩大移動運營商紛紛推出了新業務－－個性化回鈴音（CRBT）,即彩鈴業務。申請?jiān)摌I(yè)務的用戶，主叫用戶聽到的再也不是幾十年不變的單調的"嘟嘟"聲，而是繽紛的音樂聲或其他個性化的聲音取而代之。一時間，隨著周杰倫的"你是恐龍"的廣告，彩鈴被廣大移動用戶認為時尚的標志。紛紛申請采用。

1．個性化回鈴音業務描述
　　
　　個性化回鈴音業務也稱為Coloring Ring Back Tone 業務（簡稱CRBT）， 彩鈴業務是中國移動給所推出的"個性化多彩回鈴音業務"(Coloring Ring Back Tone)所起的名稱，聯通稱之為眩鈴業務。它是一項由被叫客戶為呼叫自己移動電話的其他主叫客戶設定特殊音效(音樂、歌曲、故事情節、人物對話)的回鈴音的業務，即：在一次電話呼叫過程中，被叫客戶摘機應答前，主叫客戶聽到的將不再是單調的"嘟...嘟..."普通的回鈴提示音，而是被叫客戶已經定制好的個性化的特殊音效的回鈴音。

2．需求分析

　　"撥號音已經不再是原來意思上的撥號音，對于移動運營商來說，它已經成為另一個很有潛力的收入來源，對運營商APRU值的提升作出了很大的貢獻。撥號音個人定制服務對于那些希望擁有自己獨有的撥號音來展現自己的個性并能夠使呼叫方同時得到愉悅的用戶來說是很有吸引力的。彩鈴業務可以讓用戶充分展現獨特個性和品位，為簡單的通信過程增添樂趣。

3． 彩鈴業務的實現方式

3．1用戶功能
　　用戶可以通過互聯網、手機上網或互動語音流程方式進行彩鈴業務的開通、注銷、彩鈴試聽和功能設置，其中的功能設置包括單個主叫號碼、主叫號碼組、時間段、具體日期等，用戶可以根據個人愛好進行靈活設置。

　　用戶不單可以從系統音庫中選擇音樂片斷，還可以管理自己的個人音庫。其音樂制作的方法包括：

·電話錄制
　　用戶在電話中進行錄制，系統把錄制結果存放到用戶的個人音樂資料庫中。以后用戶選擇鈴聲時可以從個人音樂資料庫中選擇。

·上傳音樂資料
　　用戶可以把音樂文件（MP3格式、WAV格式、MIDI格式）通過網站上傳。系統（或者委托CP）把聲音內容進行檢驗及格式轉換，存放到用戶的個人音樂資料庫中。

·委托錄制個性化回鈴音
　　用戶可以把制作要求交給CP，由CP來替用戶制作。委托方式可以有電話委托、網上受理。

3．2 業務系統實現方式
　　實現個性化鈴音業務，可以采用多種方案實現，從基本分類來看，彩鈴業務的技術方式分別是節點式方案、交換機方案、智能網方案：

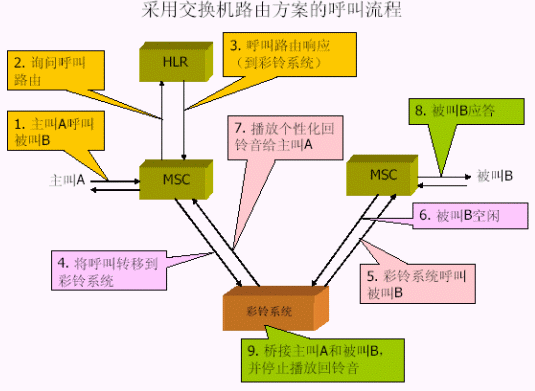

　　1. 交換機方式對現有的移動交換機進行了流程改造，并添加了彩鈴智能外設進行業務流程控制和業務數據維護


　　2. 在歸屬局將申請?jiān)摌I(yè)務的呼叫轉接到專用服務節點系統。優點是不需要改動現有網絡，缺點是專用服務節點系統的可靠性和性能會嚴重影響基本業務。

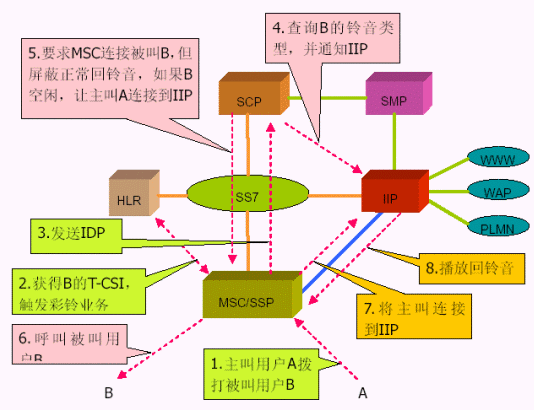

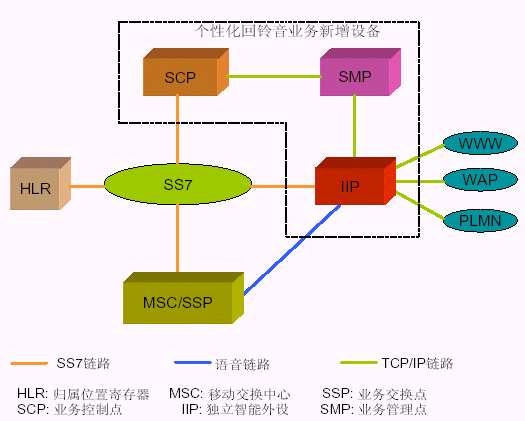

　　3. 智能網方式使用移動智能網中的信令控制節點（SCP）實現智能業務的業務邏輯，新增的智能外設用于為用戶提供回鈴音和用戶管理功能。 個性化回鈴音業務是基于智能網系統的一個新業務，在智能網中增加新的業務控制點(SCP)和獨立智能外設(IIP)。為此只需要為此業務加入基于Intel平臺的SCP和IP即可，前者是智能網體系中的業務控制設備，用于實現智能業務的業務邏輯，使用的是Intel高性能的c-PCI平臺，支持高可靠性的冗余備份，提供業務呼叫控制和業務數據維護功能；后者是智能網獨立外設，使用的是Inetl Dialogic的相關語音板卡，用于為個性化回鈴音用戶提供語音（回鈴音）、以及業務管理等功能。優點是無須改動現網上MSC/SSP 的軟件，通過采用SCP 查詢被叫用戶狀態的方式，只有當被叫用戶處于空閑的情況下，才使用IIP 進行處理，可以減少系統負荷，降低SSP 與IIP 之間話路的占用。缺點是需要MSC支持智能網業務。



　　以上三種方式中第二種方式最容易實現，交換機方式需要對現有移動交換機進行相關改造，實現業務處理的效率較高； 但有條件的話，第三種方式是最佳選擇。采用第三種方案，利用T-CSI 的簽約信息觸發，并借助SCP 的控制能力和IIP 的放音、橋接能力，只需要在開放該業務的省份設置一套SCP，一套IIP 即可完成此項功能，同時可以保證用戶在漫游情況下可以獲得同樣的服務。當然，采用基于智能網的方案也有一些弊端，由于所有話務都要通過信令控制節點，容易出現話務負載過大和處理能力不足的現象，同時不能支持被叫用戶漫游，是智能網方式推廣的瓶頸之一。

4.Intel NBD產品在整個彩鈴業務系統中起到了系統支持作用。

　　1.Intel ZT5085產品是一個硬件的應用平臺。（Intel? NetStructure? ZT 5085 chassis）
　　2.七號信令網關在電信網絡中完成了信令的接續和交互作用。（SS7 products SIU520/CPM8 and so on）
·3.Intel 的高端產品DM3系列卡（Trunk voice card: DMN160TEC ,Voice and conference card: DM/V2400A）

一、交換平臺
　　Intel ZT5085機箱×1
　　1. 高可用性12U 冗余熱備機箱，冗余電源和風扇，支持PICMIG2.16標準以太網交換
　　2. 主CPU板：ZT 5504E
　　3．后轉換板： ZT 4805


二、七號信令網關
　　采用INTEL SIU520 ，雙Pentium III 處理器和512M的SDRAM內存。4-12條信令連接， 具有冗余電源備份，支持熱切換， 直流（DC）電源。×2


5．　成功案例

　　思安華勝公司作為Intel dialogic 產品的中國總代理，對電信增值業務的發展一直非常關注。不斷把新的應用介紹給電信運營商，并對軟件平臺提供商和電信集成商從設備到開發提供全面的 持續不斷的支持。在中國移動用戶最大的兩個省，廣東移動和浙江移動分別采用基于英特爾dialogic產品的全面解決方案。在廣東移動彩鈴項目中，和國際電信巨頭NEC密切合作，實施了 700 E1( 450多萬個用戶)。在浙江移動彩鈴項目和國內移動智能網的領先廠商?hào)|信北郵合作實施了 320 E1（ 200多萬 個用戶）。

思安華勝公司供稿 CTI論壇編輯
