深圳銳取:會易錄－多媒體錄播系統在廣州供電局的應用

2007/01/30

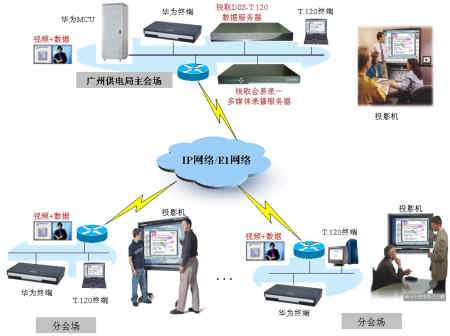

廣州供電局視頻會議系統組網圖

　　如上圖所示，廣州供電局視頻會議系統基于IP/E1雙網絡，MCU采用華為Viewpoint8620綜合視訊交換平臺，終端采用華為ViewPoint 8036高清群組視訊終端，T.120數據會議系統采用銳取DSS-T.120數據服務器，流媒體服務器采用銳取會易錄－多媒體錄播系統。整個系統可實現以下功能：

1. 視音頻交互功能：滿足遠程會議中會場間視音頻交流的需要，在本方案中通過華為MCU和終端實現，MCU和終端通過IP/E1雙網絡進行連接，實現網絡備份，確保會議不會因網絡問題出現掉點等問題，為用戶實現更為可靠的通訊。



2. 數據功能：數據功能包括雙流和T.120數據會議功能。其中雙流功能靈活方便，可滿足日常會議的需要，而T.120數據會議功能強大，可實現數據交互和遠程協同工作，可以更好地滿足應急指揮和遠程培訓的需要。在本方案中通過華為MCU和終端實現雙流功能，通過銳取DSS-T.120數據服務器實現T.120數據會議功能。



3. 會議錄制直播點播功能：可實現視頻會議及本地會議中視音頻信號和數據內容（包括雙流和T.120數據會議）的同步錄制、（實時）直播、（事后）點播功能，在本方案中通過銳取會易錄－多媒體錄播系統實現。

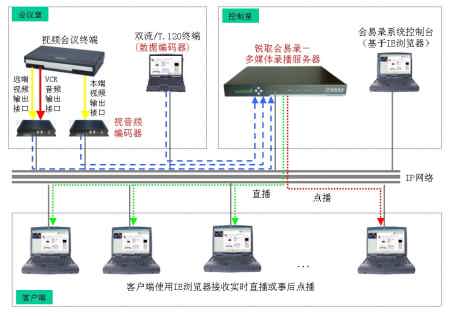

視頻會議的錄播實現方式

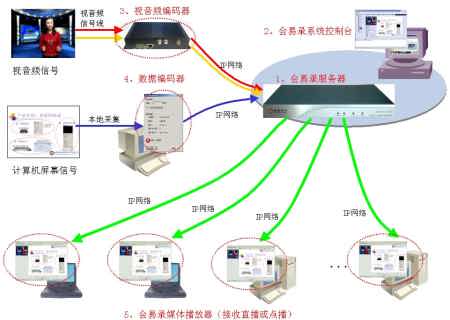

　　會易錄－多媒體錄播系統可安裝在主會場，通過視音頻編碼器接入主會場視頻會議終端輸出的遠端/本地視頻及語音（VCR音頻接口）信號，根據會議進程會議管理員對MCU的進行切換控制，視頻會議終端上會顯示出相應遠程會場的圖像及語音，視音頻編碼器即可該信號采集編碼后發送給會易錄服務器。會易錄服務器可和MCU，T.120數據服務器等設備安裝在后臺機房或控制室。在同步錄制數據內容時，可在發送雙流或參加T.120數據會議的PC安裝數據編碼器軟件采集計算機屏幕內容，會議管理員只要通過會易錄系統控制臺連接上視音頻編碼器和數據編碼器后啟動錄制功能即可，會議進行中無需再進行任何操作。會易錄以與會場切換相同的視角，“所見所錄”的模式對視頻會議進程進行忠實、全面的記錄，實用性強，操作維護簡單，極大地降低了會議管理員的工作負擔。

　　在本方案中配置了兩臺視音頻編碼器，從而可實現兩路視音頻和一路計算機屏幕內容的同步錄制，即將本地會場圖象、遠端會場圖象，本遠端會場聲音和數據內容同步地錄制在一個文件中，滿足用戶對全面記錄的需要。

　　同時系統具備直播、點播功能，用戶使用IE瀏覽器即可接收會議的實時直播或進行事后點播，通過直播或點播可同步觀看到會議中視音頻和數據內容，觀看會議的效果如同身處會場之后。會易錄極大地擴展了視頻系統的功能和應用，適合任何已有或擬建視頻會議系統的用戶使用。

3、會易錄－多媒體錄播系統的特點優勢

• 低耦合設計，對視頻會議系統運行無任何影響：會易錄直接從信號源獲得信號，而不是找MCU要信號，避免了對MCU運行狀態的干擾；


• 即可配合視頻會議系統使用，又可獨立運行用于本地會議的錄播；


• 支持視頻會議中視音頻和數據內容（雙流或T.120）的同步錄制直播點播


• 支持H.323和H.320等多種制式的視頻會議的錄制直播；


• 支持任何視頻會議視音頻編碼協議的錄制直播；


• 兼容所有視頻會議廠家設備，如Polycom、Tandberg、SONY、Vtel、中興、華為等國內外廠家；


• 支持雙流（H.239/Dual Video）/T.120數據會議等多種視頻會議中數據內容的錄制；


• 高清晰、高幀率計算機動態屏幕錄制：屏幕錄制的分辨率最高達1280x1024，幀率最高可達25幀，可清晰流暢地錄制講稿課件、鼠標操作軌跡，視頻圖像、flash文件等動態內容。


• 錄制文件采用國際標準格式存儲（ASF），支持MediaPlayer等通用播放器，便于與其它系統的協同工作及后期處理。


• 采用專用硬件平臺，嵌入式操作系統，穩定可靠，抗病毒黑客攻擊。

深圳銳取
