三星網絡企業級VOIP解決方案

2007/01/25

方案

　　隨著互聯網的不斷發展，IP網絡的帶寬逐漸增大，特別是寬帶數據接入業務處于高速發展的今天，寬帶用戶在不斷增多，相應地在這之上擴展業務的需求也日趨迫切，IP網絡將成為融合話音、高速數據和視頻多媒體業務，標準化強、開放性好、擴展性強的網絡，因此IP語音業務必將順應這個潮流成為一種經典應用。

　　國際知名市場研究機構Research and Markets的最新研究結果表明，VoIP在企業通訊市場將大有作為，然而奇跡不會在一夜之間發生，從傳統電話向IP電話的過渡是一個漸變的過程。

　　許多大中型企業每月的長途話費支出巨大。目前，企業可通過使用IP電話卡等方式節約話費，但由于其冗長的身份及密碼驗證，甚至重?fù)芏挤浅Ｂ闊�，使得其難于在企業普及推廣，而且要付出很大比例的本地通話費。

　　而目前網絡環境的改善，ADSL、寬帶的接入方式越來越普及，許多企業以及他們的分支機構已經通過各種方式接入Internet，鑒于Internet便宜的使用費用，廣泛的普及范圍，基于VPN/DDN的VOIP解決方案，徹底解決了上述問題，彌補了傳統電話網關的不足，且用戶可以根據自己需要，不斷擴展IP語音端口，"邊發展邊升級"，經濟靈活，是一套性價比非常高的方案。

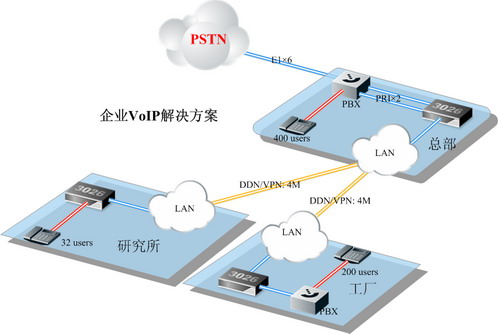

典型企業VoIP解決方案

　　在PSTN還廣為流行的今天，VoIP不可能一時間把所有的PSTN電話網絡全部取而代之，而需要一個平滑的升級過程。在相當長的時間內，PSTN和VoIP還會處在一個共存的環境里，缺一不可。

　　Samsung能夠成功地兼容了PSTN和IP網絡，使網絡平滑地向NGN過渡。一方面，PSTN的使用不受任何影響，另一方面，IP語音的使用，使得內部電話的成本大大地降低，基本達到零話費！在NGN即將成為主流的今天，Samsung強大的擴展性也為企業將來的發展提供了高瞻遠矚的方案。

典型企業VoIP需求

　　現狀如下：
  1. 已經具備了數據網絡，包括VPN/DDN線路、PBX和模擬電話等設備；


  2. 已經具有6條E1線路，并申請了2000個電話號碼；
　　需求如下：
  1. 在原有的數據網絡上搭建VoIP網絡，數據的部分不能改動；


  2. 要在兼容原有PSTN網絡的同時在內部使用VoIP網絡；


  3. HQ目前約有400用戶，工廠區約200用戶，研發部有32用戶；


  4. 總部、工廠和研發部分別在三個不同的城市。
　　注：分支機構的數量多少只是由數據IP網絡決定。

　　具體網絡設計方案

　　1.總部（HQ）
　　根據需求，要在原有網絡的基礎上以最低的成本建設VoIP網絡，只須在總部（HQ）加上一臺核心的語音網關——Samsung Ubigate 3026，并配置VOP語音模塊，實現數據網絡和PSTN網絡的互通。一端通過4條E1線路連接HQ的PBX，滿足目前用戶的需求，當用戶數目增加的時候，只需相應地增加E1模塊便可輕松達到擴展的目的。而另一端接入到HQ的LAN上。使用以太網連接。而Samsung Ubigate 3026的撥號配置使一次撥號能夠簡單地實現。

　　2.研究所（R&D）
　　根據需求，R&D一共有32用戶，本可以使用32臺IP Phone直接和HQ相連。出于成本和今后的擴展性考慮，在此使用一臺Samsung Ubigate 3026，配置FXS-24模塊，外加配線架，能支持24個用戶，然后再配置FXS-4M模塊兩個，能達到八個FXS口，總共能接24+8＝32用戶，下面接普通電話，既節約成本又方便擴展。R&D跟HQ的連接可以選用以下任一種語音壓縮格式：
  1. 使用G.711，每個通道的帶寬需128K，若32用戶同時使用，總共有4M的流量；

  2. 使用G.729a/b，每個通道的帶寬只需20K，帶寬占用率大幅度下降，擴展性大大地增強，但語音質量稍微下降。

  3. 工廠（Factory）
　　工廠區有200用戶，亦有兩種壓縮格式可供選擇（但必須整個公司網絡一致）
  1. 若采用G.711，每通道占用帶寬128K，而預計同時有50％用戶使用，占用總帶寬200×50％×128K＝12.8M；

  2. 若使用G.729a/b，每通道占用帶寬20K，而預計同時有50％用戶使用，占用總帶寬200×50％×20K＝2M。
　　工廠區已有PBX一部，再配置一部Samsung Ubigate 3026，用戶連接到PBX上，在撥打工廠內部電話的時候通過PBX可以使用內線，在撥打公司內部電話的時候先由PBX到達Samsung Ubigate 3026，然后通過DDN網絡到達HQ的Samsung Ubigate 3026。

　　注：當分支機構較多的時候，建議使用專門的Gateway Keeper（Call Server），因?yàn)槿魶](méi)有Gateway Keeper，所有外部分支機構的號碼都需要在本地配置，因而對號碼的配置與管理將很繁瑣，增加了管理和維護的成本費用。而通過增加Gateway Keeper，只需要在Gateway Keeper上增加該新分支機構的局向號碼，新分支機構不用配置到其它所有分支機構的號碼，其他分支機構語音網關的配置也都不用改變，這大大減輕了維護的工作量。當分支機構的用戶比較少（10人或者以下）時，可以直接使用IP電話連接 到局域網中，可以節約大量的成本。

總結

　　Samsung Ubigate 3026的使用，成功地兼容了PSTN和IP網絡，使網絡平滑地向NGN過渡。一方面，PSTN的使用不受任何影響，另一方面，IP語音的使用，使得內部電話的成本大大地降低，基本達到零話費！在NGN即將成為主流的今天，Samsung強大的擴展性也為企業將來的發展提供了高瞻遠矚的方案。
　
　　并且，這種方案可支持通過IP打異地的PSTN市話，用戶可以通過IP網絡方便的撥打PSTN網的電話，而費用只需要付市話費就可以了，可采用租用E1或普通電話線的方式來接入PSTN網。 　

匯通網絡公司
