視頻壓彎了IP網

2003/11/24

　　IP融合，大勢所趨。

　　繼IP電話后，IP視頻業務已成為運營商必爭之地。

　　然而，要想實現運營級的IP視頻業務，傳統的IP協議是無法勝任的。

　　為了實現運營級的視頻業務，IP協議必須改進！

　　在IP網上實現視頻傳輸，除了需要解決寬帶接入問題和研制更有效的壓縮算法外，對傳統IP協議的改進必不可少。在這些改進中，IP QoS和IP組播是最重要的兩個部分。

　　傳統IP：承載視頻很困難

　　在早期，IP網絡只跑數據業務（比如www或者E-mail）時，這種處理方式是適用的。但當IP網絡上傳輸?shù)膱笪牟辉賰H僅是數據業務，還包括了對實時性要求很高的語音和視頻時，就需要IP協議能夠?qū)Σ煌瑘笪淖霾煌膶Υ�，就此引入QoS。

　　另外，傳統的IP通信是在一個源IP主機和一個目標IP主機之間（單播）或者一個源IP主機和網絡中所有的IP主機之間（廣播）進行的。在視頻廣播應用中，要將信息發送給網絡中的多個而非所有IP主機。在傳統IP協議里，要么采用廣播方式，要么由源IP主機分別向網絡中的多個目標IP主機發送IP包。前一種方式不僅會將信息發送給不需要的IP主機而浪費帶寬，也可能由于路由回環引起一場嚴重的廣播風暴；而后一種方式由于IP包的重復發送而白白浪費掉大量帶寬，也增加了服務器的負載�？梢哉f傳統的IP通信技術不能有效地解決單點發送多點接收的問題。

　　QoS：為視頻傳輸保駕護航

　　在傳統的IP網絡中，所有的報文都無區地的等同對待，每個路由器對所有的報文采用先入先出的策略（FIFO）處理，它盡最大的努力（Best-Effort）將報文送到目的地，見圖1。

　　為了實現QoS，需要改變傳統IP網絡的FIFO隊列傳輸報文機制，轉而采用優先級隊列（Priority Queueing, PQ）機制，見圖2。

　　PQ機制對報文進行分類，將所有報文分成最多至4類，分別屬于PQ的4個隊列中的一個。然后，按報文的類別將報文送入相應的隊列。PQ的4個隊列分別為高優先隊列、中優先隊列、正常優先隊列和低優先隊列，它們的優先級依次降低。在報文出隊的時候，PQ首先讓高優先級隊列中的報文出隊并發送，直到高優先隊列中的報文發送完，然后發送中優先隊列中的報文。同樣，直到發送完，然后是正常優先隊列和低優先隊列。這樣，分類時屬于較高優先級隊列的報文將會得到優先發送，而較低優先級的報文將會在發生擁塞時被較高優先級的報文搶先。使得實時業務（如Video）的報文能夠得到優先處理，非實時業務（如E-mail）的報文在網絡處理完實時業務后的空閑中得到處理。既保證了實時業務的優先，又充分利用了網絡資源。

　　當前的IP協議能夠支持三種QoS模型，見表1。

　　Best-Effort是一個單一的服務模型，也是最簡單的服務模型。應用程序可以在任何時候，發出任意數量的報文，而且不需要事先獲得批準，也不需要通知網絡。對Best-Effort服務，網絡盡最大的努力來發送報文，但對時延、可靠性等性能不提供任何保證。 Best-Effort服務是現在Internet的缺省服務模型，它適用于絕大多數網絡應用，如FTP、E-mail等，它通過先入先出（FIFO）隊列來實現。

　　Intserv是一個綜合服務模型，它可以滿足多種QoS需求。這種服務模型在發送報文前，需要向網絡申請?zhí)囟ǖ姆⻊?wù)。這個請求是通過信令（Signal）來完成的。傳送QoS請求的信令是RSVP（資源預留協議），它將應用程序的QoS需求通知給路由器。應用程序首先通知網絡它自己的流量參數和需要的特定服務質量請求，包括帶寬、時延等。應用程序一般在收到網絡的確認信息，即網絡已經為這個應用程序的報文預留了資源后，發送報文。而應用程序發出的報文應該控制在流量參數描述的范圍內。

　　網絡在收到應用程序的資源請求后，執行資源分配檢查（Admission Control），即基于應用程序的資源申請和網絡現有的資源情況，判斷是否為應用程序分配資源。一旦網絡確認已經為應用程序的報文分配了資源，則只要應用程序的報文被控制在流量參數描述的范圍內，網絡就會承諾滿足應用程序的QoS需求。而網絡將為每個流（Flow，由兩端的IP地址、端口號、協議號確定）維護一個狀態，并基于這個狀態執行報文的分類、流量監管（Policing）、排隊及其調度，來滿足對應用程序的承諾。

　　Diffserv是一個多服務模型，它可以滿足不同的QoS需求。與Intserv不同，它不需要信令，即應用程序在發出報文前，不需要通知路由器。對Diffserv，網絡不需要為每個流維護狀態，它根據每個報文指定的QoS，來提供特定的服務�？梢杂貌煌姆椒▉碇付▓笪牡腝oS，如IP包的優先級位（IP Precedence)、報文的源地址和目的地址等。網絡通過這些信息來進行報文的分類、流量整形、流量監管和排隊。

　　通常在配置Diffserv時，邊界路由器通過報文的源地址和目的地址等對報文進行分類，對不同的報文設置不同的IP優先級，而其他路由器則只需要用IP優先級位來進行報文的分類。

　　IP組播：使視頻廣播成為可能

　　IP組播技術允許源IP主機將IP信息包發送到IP網絡上的任意一組目標主機上，可以有效地解決單點發送多點接收、多點發送多點接收的問題。在實際使用IP組播技術時，首先需要定義一個組播地址（Group Address），每個組播地址代表源IP主機與目的IP主機之間的一個會話（Session）。目的IP主機可以使用組播地址告訴路由器，該主機希望加入或退出那一個組播組，IP組播協議能初始化或終止從源IP主機到該目標IP主機的數據流。然后，源IP主機就可以使用組播地址發送分組。源IP主機可以不知道任何有關目的IP主機的信息，如IP目標主機在什么位置等，它只要知道組播地址即可。

　　由于組播地址資源非常有限，控制組播地址分配的IANA傾向于為特定網絡協議的使用確定單獨的IP組播地址，也就是說剩余的IP組播地址是以動態的、合作的方式被整個網絡使用。組播應用要求有一個地址管理服務機制來管理和分配組播地址。目前組播應用有三種方法可以獲得組播地址，包括硬編地址、聲明地址、以及計算推導等等。

　　IP組播在實際應用中需要解決由于不同目的主機所處不同網絡環境而帶來的問題。因特網是由許多網絡連接起來構成的一個世界范圍的大型網絡，而構成因特網的許多局部網絡之間，在數據傳輸速度、穩定性、可靠性等方面存在巨大的差異，同時因特網中發生擁塞的時間、地點也是隨機的、不可預測的。IP組播應用應能適應這樣不同的網絡環境，提供用戶滿意的組播服務。

　　當網絡不能滿足現有的數據發送速率時，單播應用可以使用傳送層的TCP協議來自動調節數據發送速率（盡管較低的數據發送速度可能不滿足CBR需求），或者在應用層使用回饋循環機制來調節數據本身（如改變數據的分辨率、使用有損壓縮技術等）以達到降低數據發送速率的目的。而IP組播應用有多個目的主機，上述方法顯然不能照搬。首先不管是TCP協議還是回饋循環機制都要求目的主機向源主機匯報接收情況（如：數據丟失、傳送錯誤等），如果許多目的主機同時向發送者發出數據丟失報告，源主機很可能被一場嚴重的“應答報文風暴”淹沒。同時一個組播組中，不同的目的主機其網絡帶寬和接收能力有很大的差異，如果發送者按照最低接收能力目的主機的要求來調節發送速度，那么它只能提供較差的服務。為解決上述問題，人們提出了許多方法來支持異種目的主機，其中比較著名的有應答報文抑制機制（如果一個接收者發現報文錯誤或丟失，它并不立即向發送者發送應答報文，而是等待一個隨機時間，在這段時間內如果監聽到別的接收者向發送者發送報文出錯應答，就不再發送應答報文，否則該接收者向發送者發送報文出錯應答），和設立托管節點機制（將網絡中的部分目的主機設計成局部托管節點，作為源主機和本局部網絡所有目　　的主機之間的橋梁和中轉站。托管結點可以對出錯的報文進行重發，也可以對源主機發來的組播包進行重新編碼，以降低數據傳送速率，還可以向源主機發送應答報文）。

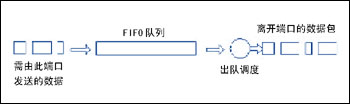

圖1 傳統IP網絡傳輸報文模式

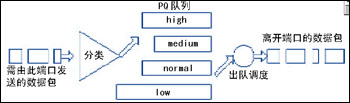

圖2 PQ傳輸示意圖
