NGOSS：下一代網絡運營支撐系統

徐貴寶 吳文 2004/09/03

　　摘要：首先介紹了NGOSS及其關鍵技術和結構框架，然后介紹了從OSS過渡到NGOSS的思路。在此基礎上，對NGOSS如何支撐NGN網絡的運營進行了探討。

　　關鍵詞：NGN，OSS，NGOSS 　　

　　隨著全球電信業務的逐步開放，電信運營企業的經營方式也正在從以業務為中心的貨架式經營轉變?yōu)橐钥蛻魹橹行牡膫�性化定制方式，例如為不同流量特性、不同質量服務提供不同計費費率和計費方法以及業務質量管理等問題，原來的單一業務運營支撐系統已經越來越無法滿足新業務不斷涌現的競爭要求。尤其是當前電信業務和網絡正經歷著前所未有的變革，核心網IP化和接入方式多樣化使得基于IP的下一代網絡（NGN）成為各大運營商所矚目的焦點。NGN是一個在繼承的基礎上實現了網絡與業務融合的網絡，包含有眾多廠商所生產的軟硬件產品以及極其復雜的ATM/IP/TDM等網絡基礎設施，首次使用軟交換技術，這些都對下一代OSS提出了挑戰。

　　一 NGOSS概述 　　

　　下一代運營軟件和系統（NGOSS）是“電信管理論壇（TMF）”提出的新一代OSS體系。NGOSS從系統（即插即用規則）、過程（企業事務過程模型）、信息（關聯處理公用數據）、產品四個方面保證OSS體系具備標準化、能夠逐步演化、保證互連互操作（開放）、實現端到端的管理和高度自動化的特點。NGOSS提出一系列的文檔、信息模型和代碼，分析研究企業核心業務流和信息技術，提出一套指導OSS建設的系統框架和設計即插即用的OSS組件方法，幫助開發商迅速開發支撐系統，滿足電信運營商對OSS系統建設的需要，從而使OSS系統設計、開發從滿足個別運營商的個體需求到分析電信運營商的整體需求的范圍上來，進一步使OSS系統的設計、開發進入到一個嶄新時代。貼近運營商需求，使系統開發變得更迅速、更靈活、成本更低是NGOSS的目標。

　　二 NGOSS關鍵技術 　　

　　1 計算機技術 　　

　　1) CORBA 　　

　　公共對象請求代理體系結構CORBA(Common Object Request Broker Architecture)將面向?qū)ο蠹夹g(shù)和網絡通信技術有機結合起來，用于在分布式環境下實現應用的集成，使得基于對象的軟件構件可以在分布式環境中可重用、可移植和可互操作性。利用CORBA技術，可以屏蔽對象通信的細節，完成對象的注冊、定位和激活,并完成請求解釋、差錯處理、參數配置以及操作傳送等工作。同時CORBA還提供了一系列的公共服務規范COSS，其中包括名字服務、永久對象服務、生命周期服務、事務處理服務、對象事件服務和安全服務等，它們相當于一類用于企業級計算的公共構件。CORBA還具有編程語言無關性，在開發系統時可以使用任何熟悉的面向?qū)ο缶幊陶Z言。因此使用CORBA技術進行設計和開發出的系統具有靈活性，可適應不同網絡環境、不同機器、不同操作系統和編程語言。
　
　　2) XML 　　

　　XML在數據應用方面具有明顯的優勢。第一，XML文件為純文本文件，不受操作系統、軟件平臺的限制；第二，XML具有基于Schema自描述語義的功能，這種描述能為計算機理解和自動處理。第三，XML不僅可以描述結構化數據，還可以有效描述半結構化甚至非結構化數據。XML是一個開放的標準，它給基于Web的應用軟件賦予了強大的功能和靈活性。使用XML，可以進行更有意義的搜索、開發靈活的Web應用軟件、不同來源數據的集成、數據的本地計算和處理、數據的多樣顯示、粒狀的更新和Web上的數據發布等，因此它給開發者和用戶帶來了許多好處。 　　

　　3) Java 　　

　　Java是一種簡單的、面向?qū)ο蟮摹⒎植际降�、健壯的、安全的、結構中立的、可移植的、高效能的、多線程的、動態的解釋型語言。使用Java，可以使得分布式應用的建立更加簡單易行，可以編寫出強大而可靠的應用，可以在任何系統平臺上建立應用程序且不需要重新編譯源代碼即可在其他平臺上運行。 　　

　　4) WEB 　　

　　WEB技術已經日趨成熟，并得到了廣泛使用。使用WEB技術，只需在服務器端開發和修改應用程序，而不必在每個客戶端進行修改，維護簡單，發布容易。而且可以通過在服務器端增加用戶管理和管理注冊，就可以進行用戶的權限控制。

　　2 NGOSS技術思想 　　

　　受到軟件產業的組件技術和組件開發方法的啟發，NGOSS提出了基于組件的面向?qū)ο蟮姆植际竭\(yùn)營支撐系統解決方案。隨著功能封裝、接口協議定義等組件開發方法被業界普遍認可，業務過程流、公共總線結構、公共業務數據、NGOSS組件等的研究也迅速開展起來。 　　

　　1）業務過程流 　　

　　NGOSS將業務過程流從組件中剝離出來，使每個組件成為一個功能實體，從而使得對單獨組件的開發要求轉變?yōu)閷^程控制的業務邏輯要求。當改變業務過程流，組件只需要完成公共協議中定義的接口功能。這樣可以通過簡單的流程定義來改變業務流，而不需要修改應用組件。這樣也使應用組件變得可以重新利用，組件的開發變得更容易，靈活性更高。同時，NGOSS框架允許業務流程的定制、改造和優化，從而實現企業業務流程再造。 　　

　　2）公共總線結構 　　

　　點對點的系統集成方法要求每個業務都要有面向其它系統的接口，這使得OSS系統變得越來越復雜，并且難以維護和擴展。為了解決這個難題，NGOSS引入了公共總線的概念。通過公共總線，使原有的各個應用系統（如網管系統、客服系統、業務支撐系統等）實現系統間的信息交換。通過引入公共總線結構，NGOSS達到了各個組件相對獨立、整個平臺穩定可靠、系統有擴展性和靈活性的目的，從而使NGOSS能夠高效整合數據、高效整合業務流程并適用于各種應用和異構硬件環境。 　　

　　3）公共業務數據 　　

　　公共業務數據指在各種業務過程之間需要使用的業務信息和需要存儲的業務數據。在一個特定的業務過程中，多個組件會由于不同的目的，在同一時間使用共同的信息。這樣的信息需要從整個企業的層次定義，而不能從組件的層次定義。通過這樣的共享業務信息可以從公共的業務服務中抽象出各種組件的需求。應用組件訪問數據時，通過這些公共業務數據的服務接口來實現。數據物理存儲層通過一個或幾個數據庫提供信息的物理存儲功能；數據訪問層提供數據的訪問控制，保證系統數據的完整性、唯一性；信息服務層通過對數據增加業務定義，把數據組合為業務信息；交易接口通過公共訪問接口提供組件對數據的訪問。 　　

　　引入公共業務數據的根本目的在于信息的充分共享。一個單獨的NGOSS共享信息模型將為大量的共享信息服務定義信息模型并提供公共框架。這些獨立的模型只在NGOSS組件與信息服務之間相互作用，并且可以保證企業信息模型的一致性。通過信息共享，實現信息在一定業務流程驅動下的動態交互，通過業務流來驅動各部門、各應用系統之間的協調運作，從而實現企業自動化。 　　

　　4）NGOSS組件 　　

　　TMF用組件的方法來構建NGOSS系統。組件是包含數據的對象，是可用代碼的封裝，這些代碼可以用來執行應用程序的一些功能。一個軟件組件是一段代碼，它用來實現一系列定義好的接口。組件不是完整的應用程序，它們不能被獨立運行。 　　

　　NGOSS的組件可以包括大的模塊（如計費模塊、客服模塊等），也可以是比較小的模塊（如用戶地址顯示模塊、用戶總費用計算模塊等）。每個NGOSS組件必須聲明組件功能與使用者的關系、組件功能及業務數據之間的依賴關系、組件處理過程的層次關系、以及和其他組件的相互關系等。NGOSS組件的供應商和完成的功能可以完全不同，但每個組件必須滿足確定的需求并且必須符合統一定義的接口規范，這樣，當一個組件被安裝后，它的接口功能被加入注冊表，供系統查詢、選擇和調用。如果重新定義了業務過程流，要使用已經完成的組件，通過相應的組件接口就可以實現對業務過程的支持；如果開通新業務服務，將新的組件接口加入注冊表，通過選擇、配置組件接口就可以完成對新業務的支持，從而實現即插即用。

　　三 NGOSS結構框架 　　

　　NGOSS所強調的并不是一個或幾個標準，而是一個體系概念和結構。在體系概念和結構的指導下，規定和開發具體的標準和技術，在抽象模型和結構的基礎上，踏踏實實地研究和選擇適用的分布、數據和信息共享等技術，以構造最有效的系統和應用。技術體系中立性加上面向?qū)ο髽?gòu)件化的分布式結構，是NGOSS完成端到端管理、逐步演化和互聯互操作的技術法寶。 　　

　　NGOSS的核心框架不使用任何特殊技術，這樣即使使用新出現的技術構建新的組件時，也無需在不同技術間建立接口，只需通過構造適當?shù)倪m配器就可以實現組件間的通信，從而保證了核心框架的有效性和連續性。要保證技術獨立性，NGOSS核心框架需要滿足大量的約束條件。第一，不能指定任何特殊的通信協議；第二，必須允許使用同步、異步、準同步的調用方式；第三，不能描述任何業務過程數據；第四，不能指定任何實現語言；第五，必須描述交易如何定義和執行，共享信息服務如何支持組件之間的相互通信。第六，必須定義技術獨立的NGOSS組件如何實現過程中的組件管理接口，包括組件功能的監視、組件使用設備的監視以及軟件配置等組件管理功能。 　　

　　雖然NGOSS核心框架不使用任何特殊技術，但是在框架的實現過程中不可能脫離技術。在NGOSS解決方案中，任何基于技術的框架必須聲明執行環境，從而保證組件開發者開發的組件，可以在這種框架實現中的正常工作。技術獨立框架的各部分可以通過不同的技術手段實現，包括XML、CORBA、Java、Web等技術。不同的開發者可以綜合考慮技術特點，選用自己認為最好的技術進行開發，但是必須要滿足核心框架的需求。

　　四 從OSS過渡到NGOSS 　　

　　電信運營企業現有的OSS系統大多是在以前各個階段為滿足業務發展和市場需求的過程中獨立建立起來的，并且經過大量補丁式的升級和更新,雖然滿足了運營商當時的業務需求，但是它們之間的數據基本上不能共享，形成了一個個的“信息孤島”。因此，在NGOSS建設中，必須充分考慮到這些系統的接口和信息共享問題，以防它們成為電信企業進行業務重組的瓶頸。 　　

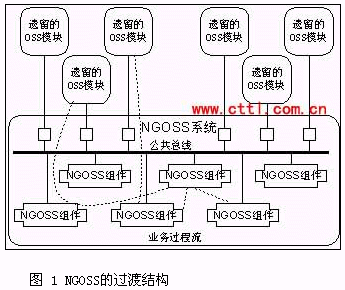

　　由于NGOSS核心框架不基于任何技術解決方案，既支持符合NGOSS結構要求的組件，也可以支持非NGOSS結構要求的組件，因此可以保證運營商的原有投資和企業OSS系統的連續性。對于那些遺留OSS模塊，通過完成模塊的協議適配層，也可以實現與NGOSS平臺的交互。遺留OSS模塊和NGOSS組件的連接關系如圖1所示。


　　五 NGOSS對NGN的支持 　　

　　NGN是利用分組交換網絡提供實時通信，包括電話，視/音頻會議以及多媒體協同業務的網絡。為了滿足網絡規模和容量的高速增長、技術和產品日新月異、電信服務全球化的運營要求，下一代網絡運營支撐系統必須滿足NGN發展的需要，滿足業務的創新與快速提供的需要，滿足高質量客戶服務的需要，滿足商業模式調整的需要。這主要體現在幾個方面,一是下一代網絡是數字化的分組網絡，幾乎所有的業務都構建于面向非連接的IP協議之上，這對于網絡的性能和業務流程都有更復雜的要求，需要管理許多特殊網關以及和PSTN之間的互通；二是下一代網絡的運營支撐需要綜合性和多功能支撐軟件；三是下一代網絡的運營商為了提高效率就必須依靠OSS來快速服務市場以贏得客戶的滿意；四是由于Internet中間件發揮了越來越大的作用，因此要求將服務器也納入網絡的統一管理中來；五是激烈的競爭要求運營商與客戶、合作伙伴之間進行更多、更高層次的交流。 　　

　　現在我們來看NGOSS的功能。NGOSS支持智能網技術，支持對業務和網絡單元的通用管理，支持業務的快速開發和實時提供、實時計費，支持面向?qū)ο蟮慕涌�，支持用戶的自助服�?wù)和通過Web建立用戶與運營商之間的接口，支持分布式管理，支持綜合性加密安全解決方案，并且支持商業過程的重新設計。NGOSS具備多方面的能力。第一，快速部署。新的解決方案能夠在盡可能短的時間內開始運作。第二，快速集成。OSS系統必須是開放式系統，能夠迅速、靈活地形成綜合業務的解決方案，綜合業務網絡運營商必須保證網絡高可用性和可靠性，以及向客戶承諾的QoS。第三，容易配置。運營商能夠通過軟件很容易地定義各種功能和新業務。第四，基于組件�；诮M件的解決方案使運營商能夠方便地實時引入新用戶和新業務。第五，具有靈活性和可擴展性。由于多技術、多廠家和多平臺環境的日益成熟，運營商可以很容易地改造網絡以滿足用戶和市場的需求。 　　

　　由于NGOSS基于組件的面向?qū)ο蟮姆植际竭\(yùn)營支撐系統，所以它對于新設備、新業務的引入具有天然的適應性。特別是當網絡中引入了新的軟交換設備后，其性能的管理仍然可以定時對于原始和統計數據的掃描，告警仍然應該可以進行分流、分級管理，監控仍然可以在各個閾值中進行。所以，網絡管理層仍然可以將這些軟交換設備對于網絡整體的影響納入管理范圍，相應的服務、管理策略自然也就應用在新設備上。同樣道理，新的用戶類型、新的服務、新的業務策略也將一視同仁的通過網絡管理施加在所有新老設備上。 　　

　　以上可以看出，使用NGOSS，不僅可以滿足運營商當前的需求，還能夠適應運營商未來的發展。NGOSS是滿足下一代網絡管理的運營支撐系統。

　　六 結語 　　

　　NGN是一個以數據通信為基本技術，承載包括數據、語音、圖像、傳真等各種電信業務的綜合、統一、開放的平臺，它同傳統電信網絡在基礎設施、基本技術、網絡構成、業務開拓等方面所存在的巨大差異。全新的網絡需要有全新的OSS系統。基于總線技術、使用組件開發方法、能夠?qū)崿F(xiàn)即插即用的OSS系統NGOSS為NGN的運營支撐提供了完整的解決方案。雖然NGOSS已經有了相當?shù)幕A(chǔ)，但體系方面的變化和不定因素還仍然存在，在具體規定方面還有很大的缺口，NGOSS開發和部署的實際經驗還不足。如何通過NGOSS實現對NGN網絡的運營支撐，這是一個全新的課題，對這一課題的研究只是剛剛起步。無論是NGN和NGOSS，還是通過NGOSS對NGN進行運營支撐，都還有許多的工作要做，這需要運營商、OSS開發商、設備制造商、標準化組織等付出不懈的努力。
