PSTN與NGN互通研究
2007/11/29

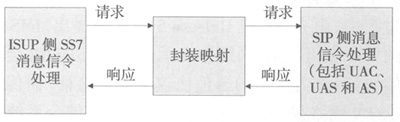

摘要 隨著網絡技術及通信技術的快速發展,傳統電信網絡與下一代網絡之間的互通成為一個很熱門的話題。網絡互通的主要問題之一是承載協議的相互轉換。文章介紹了ISUP網絡同SIP網絡互通的呼叫流程,詳細闡述了ISUP協議同SIP協議的相互映射問題。請求響應流程
由于ISUP在SIP網絡中是透明傳送的,因此MGC就需要完成ISUP同SIP信令的轉換。呼叫信令的轉換,最直觀的方法就是翻譯。MGC根據確定的對應關系對SIP消息和ISUP消息進行映射,MGC收到一條ISUP消息后,需要理解ISUP消息中的關鍵信息并進行翻譯,然后填入SIP頭部及SIP消息體中。翻譯過程一定是一一對應的。例如,IAM翻譯成INVITE,ACM翻譯成Ringing,REL翻譯成BYE等等。也就是說逐條地取出A信令消息參數值,映射到B信令消息體中,再接著傳送。下面就對主要的信令消息的映射做一下簡單的分析。
4.1 IAM消息的映射
MGC收到IAM消息后,對消息進行分析,將其映射成INVITE請求消息,再將其發送出去。接下來映射的重點就在于如何將IAM中的關鍵參數映射到INVITE消息中。MCC收到IAM消息后會去讀取IAM消息中的被叫用戶號碼,即參數CPN。讀出來后翻譯成目的地tel
URI放入到INVITE消息的To域和Reguest-URI域。但當FCI參數中的“號碼已轉移”位表明被叫方號碼已轉移時,就只能尋求其他參數了。在tel
URL翻譯完成后,還需要在其中附加一些ISUP字段。
(1)如果IAM中存在有CIP或TNS字段,則MGC應該從所給參數中取出CIC并加以分析。在通過本地策略驗證之后,將一個“cic=”字段附加到目的地tel
URL的后面。有一點需要注意的是,CIC應該附加到國家代碼的后面。比如在中國,“5062”就應該是“+86-5062”。
(2)如果FCI參數中的“號碼已轉移”位表明已經執行過本地號碼轉移的操作或者IAM消息的CPN中存在有本地路由號碼,則必須在URL之后附加一個“npdi=yes”字段。同時要把此路由號碼轉換成tel
URL的形式拷貝到“rn=”字段中。如果CPN中沒有路由號碼,且IAM消息中存在有通用數字參數GDP,則對此GDP參數進行轉換并拷貝到“rn=”字段附加到tel
URL之后。
。3)多數情況下,To字段和Request-URI都是由目的地tel URL來提供的。但是,如果IAM中存在有OCN參數的話,To字段就應該由OCN參數翻譯得來。
。4)From頭字段的構造依賴于IAM中的CIN參數。如果CIN不存在,網關會自行構造一個只包含有網關主機名的虛擬的From頭字段,如果CIN存在,則需要將其翻譯為tel
URL來生成From頭字段。
4.2 1xx響應消息的映射
MGC收到的響應消息中,如果是100 trying消息則網關不觸發任何PSTN消息。如果是18x消息,且消息體中沒有ISUP消息,此時網關需要判斷在此之前是否有ACM發送出去。如果之前沒有ACM發送出去,MGC將依據表1來響應消息。

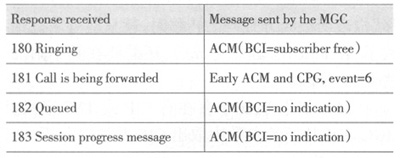

表1 18x響應消息的映射(MGC未發送ACM)
