P2P與NGN結合的IPTV控制架構研究

2009/08/06

　　摘要　對IPTV的當前研究，以及在IPTV架構中引入P2P技術的研究情況進行了簡單介紹，針對這一研究熱點，確定了對P2P與NGN結合的IPTV控制架構進行研究的思路，并給出了P2P與NGN結合的IPTV控制架構，相關功能實體的功能描述和典型的工作流程，希望能夠對相關研究提供一些思路。
　
1. 引言

　　目前，IPTV在全球范圍內迅速發展，截止到2008年底IPTV用戶總數已達2170萬，與2007年底相比增長了63%。相關國際標準組織也在積極制定IPTV技術標準，如ITU-T，ETSI TISPAN，ATIS IIF（ATIS IPTV Interoperability Forum），OIPTVF （Open IPTV Forum）以及MSF（Multi-Service Forum），很多組織都已經推出了IPTV控制架構，從目前來看，可以將IPTV架構分成兩大類，一類是非基于NGN的IPTV架構（也稱為non-NGN-based IPTV），另一種是基于NGN的IPTV架構（也稱為NGN-based IPTV）。

　　P2P技術在互聯網上，特別是VoIP，流媒體方面取得了很多成功應用，典型的如Skype，PPLive，PPStream等。與現有電信網相比，利用P2P技術組成的服務網絡具有非中心化、可擴展性、健壯性、高性價比、負載均衡等優點，為解決傳統電信運營商基于C/S（客戶端/服務器）架構的網絡所存在的一些固有問題提供了借鑒，如利用P2P分布化特點可以使網絡架構趨向扁平；利用P2P自組織性提供電信網的可靠性降低維護費用等。

　　是否可以在IPTV架構中引入P2P也是近年來國內外研究的一個熱點，目前中國通信標準化協會CCSA正在組織制定《IPTV媒體交付系統技術要求——體系架構》，擬探索傳統CDN與P2P融合之路，國際標準組織TISPAN也正在對在IPTV架構中引入P2P技術進行研究（具體參見研究報告：TR 182 01“Peer-to-Peer for Content Delivery for IPTV Services：Analysis of Mechanisms and NGN Impacts”；ITU-T在建議Y.iptv-netcontrol-fw中已經提出利用P2P技術實現IPTV內容分發控制的相關需求。

　　基于NGN的IPTV架構作為一種典型的IPTV控制架構，是否可以和P2P結合，并滿足電信網可控可管的需求應該是非常有益的探索。

2.研究思路

　　針對P2P與NGN結合的IPTV控制架構的研究，應該是在基于NGN的IPTV架構基礎上，與P2P控制機制進行有效地融合，并盡量降低相互之間的影響，以便減少對相關設備的影響。

　　基于NGN的IPTV控制架構和P2P技術融合的難點和關鍵主要是在媒體資源和承載資源的控制機制上。NGN采用承載和控制分離機制，并通過會話過程、資源接納控制過程以及兩者之間的結合來實現對媒體資源和承載資源的有效控制，同時能夠實現通過在業務控制平面和傳送平面之間引入資源接納控制功能（RACF）實現對承載資源的有效控制，包括QoS控制，NAPT/FW控制和NAT穿越等功能。但是P2P連接具有很強的動態性、并發性且持續時間可能短暫等特點，有種“盡力而為”的特點，這種連接特性不太適宜進行頻繁的會話連接建立或會話連接修改以及實施資源接納控制。需要考慮一種將兩種充分結合，同時又能夠滿足電信網一定可控可管需求的架構，該架構應能夠針對流媒體應用的特點，既能夠實現全網負載均衡，又能夠實現局部網絡中業務流量的均衡。

具體考慮和遵從的原則如下：

　�。�1）采用分級分域結構，可以強化和匯聚對媒體和資源的管理及控制，保證網絡的可擴展性，同時可以對P2P流量實施本地優化。

　　對于域內沒有的資源，考慮到基于盡量將終端P2P流量限定在域內、避免對骨干網絡造成的沖擊、充分利用媒體服務器的緩存功能等考慮，最好由網絡中的服務器負責實現跨域資源調度。

　　（2）支持傳統終端和P2P終端，應考慮終端層面P2P技術的引入，充分發揮P2P技術的優點，利用P2P終端的資源和能力，簡化網絡的負荷。但同時，在終端層面引入P2P帶來了控制復雜性，內容分發控制方面，面向傳統終端通常采用CDN技術來實現媒體內容的分發，為了支持P2P終端，需要考慮P2P控制和CDN的結合；資源控制方面，由于P2P連接具有很強的動態性、并發性且持續時間可能短暫等特點，會話控制和承載控制相結合的機制很難和P2P這種連接特性相適應，需要針對P2P連接特性相適應的控制機制，并且不同的終端類型應選用不同的控制機制。

　　（3）結合接入網狀態對P2P流量進行控制。這方面可以借鑒P4P（Proactive network Provider Participation for P2P，運營商主動參與的P2P技術）的思路，為了使電信運營商能夠構建一個可管可控的基于P2P的網絡，P4P在挑選Peer方面增加了一系列機制，如通過獲得網絡拓撲信息、用戶位置信息、鏈路狀態使得電信運營商可以基于其網絡現狀，以最優策略通過P2P技術向用戶提供電信業務。在對P2P流量進行控制方面可以借鑒P4P的思路。

　�。�4）與基于NGN的IPTV架構融合的P2P資源列表生成方法，在列表生成方面不僅要考慮P2P終端狀態、媒體資源分布情況、接入網狀態、分級分域管理，還將充分考慮和基于NGN的控制機制的融合（如和會話控制的交互和協同、傳統終端對網絡資源的占用等）。

3.P2P與NGN結合的IPTV控制架構

　　根據上述原則，通過對NGN，IPTV，CDN，P2P相關技術特點的研究，給出了一種P2P與NGN結合的IPTV控制架構（見圖1）。P2P網絡可以采用集中目錄式、純P2P方式、超級節點方式和結構化式組織�？紤]到集中目錄式具有易于控制和管理、查詢效率高，并且能夠較好地與分級分域的理念相結合，所以在該控制架構中對P2P終端采用了集中目錄式控制方式。

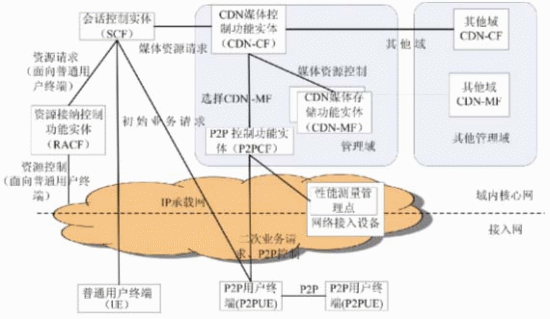

圖1 P2P NGN結合的IPTV控制架構

　　本架構的最大特點是結合CDN和NGN架構（注：為了簡化沒有給出詳細的NGN相關控制實體，架構中只體現了會話控制實體和資源接納控制功能實體），在此基礎上引入P2P相關功能，包括P2P控制實體和P2P用戶終端。通過對基于NGN的IPTV架構和CDN架構的改進，使該架構既能夠具備電信網中網絡資源可控、可管的特征，又通過引入P2P具備了一定的靈活性和自組織能力，將電信網和互聯網技術的優勢均集中在了一起。

該控制架構中各主要實體的功能以及各實體之間的相互關系如下：

　　（1）普通用戶終端（UE）：不支持P2P技術的普通終端。

　　（2）P2P用戶終端（P2P UE）：P2P用戶終端是具有P2P功能的用戶終端，與普通用戶終端不同，P2PUE在從網絡下載流媒體內容的同時也會上傳本地所擁有的流媒體內容。具體功能包括：


　�。�3）會話控制功能實體（SCF）：會話控制功能負責IPTV的業務控制，可以對應IMS網絡中的S-CSCF。SCF的作用是：

　�。�4）CDN媒體控制功能實體（CDN-CF）：負責為流媒體業務用戶選擇傳送媒體內容的方式和傳送點。

　�。�5）CDN媒體存儲功能實體（CDN-MF）：負責向IPTV業務用戶傳送媒體內容。

　�。�6）P2P控制功能實體（P2P CF）：針對P2PUE進行控制。


　�。�7）資源接納控制功能（RACF）：負責為非P2P用戶的流媒體內容下載進行資源預留，以保障流媒體業務質量。資源接納控制功能為NGN中定義的功能實體。

　�。�8）性能測量管理點：負責對接入網的網絡性能進行測量。目前采用的是業務或應用分配固定帶寬的方式，已不能適應P2P過程中實時流媒體高帶寬高突發高QoS需求的要求。性能測量功能能夠獲取接入網流媒體業務的QoS參數（如端口或鏈路的吞吐量、延遲、丟包率等）并上報給P2PCF。P2PCF根據性能測量功能提供的監測結果和網絡運行狀態對媒體流做出適時的自動調整，可以更好地提供QoS保證，實現對網絡資源的動態反饋控制。

4.典型工作流程

　　由于普通用戶終端和P2P用戶終端的控制方式、工作方式和服務質量保證機制都不盡相同，本架構對普通用戶終端和P2P終端分別設計了不同的機制和流程，作為示例，圖2和圖3分別給出了兩種終端從業務請求、媒體資源調度和內容傳送的工作流程。


圖2 普通終端工作流程

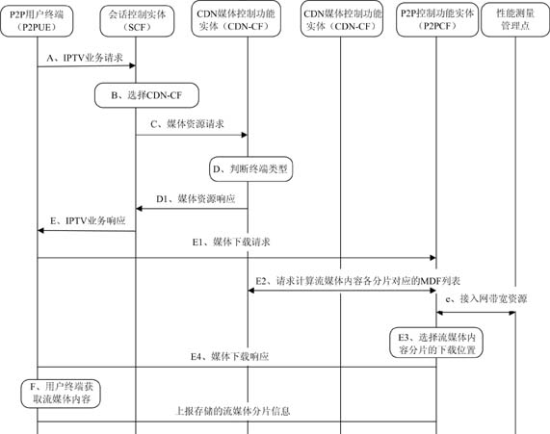

圖3 P2P終端工作流程


4.1 普通終端的工作流程

圖2是普通終端的工作流程示例。

  1. 用戶通過普通用戶終端發起IPTV業務請求。


  2. SCF判斷終端類型為普通用戶終端，則調用RACF執行資源預留，以便為普通用戶的業務提供服務質量保證。關于RACF的資源預留過程，可參見ITU-T和TISPAN的相關規定。


  3. SCF根據用戶所在的地理位置、用戶類型等信息選擇為該用戶服務的CDN-CF，并向CDN-CF發送媒體資源請求。


  4. CDN-CF結合用戶請求的節目、CDN-MF的負載情況等信息進行資源調度，為用戶選擇合適的CDN-MF為其服務；并向所選擇的CDN-MF發送媒體資源請求。


  5. CDN-MF可能需要從本域的其他CDN-MF處獲得節目相關的媒體信息。


    6. 　　如果所請求的節目內容在本域內不存在，CDN-CF需要通過上級CDN-CF選擇保存有節目內容的管理域，然后CDN-CF和保存有節目內容的管理域中的CDN-CF進行交互，并控制CDN-MF從該域獲取相關的媒體資源。

    　　當CDN-MF準備節目內容之后向CDN-CF發送媒體資源響應。

  6. CDN-CF向SCF回送響應，SCF和RACF交互執行資源接納控制，之后將CDN-MF的地址等信息傳送給用戶終端。

  7. 用戶終端從CDN-MF獲取媒體內容。

4.2 P2P終端的工作流程

　　圖3是P2P終端的工作流程示例。
  1. 用戶通過P2P用戶終端發起IPTV業務請求。


  2. 會話控制實體收到IPTV業務請求后，根據用戶所在的地理位置、用戶類型等信息選擇為該用戶服務的CDN-CF，并向CDN-CF發送媒體資源請求。


  3. CDN-CF結合用戶請求的節目，CDN-MF的負載情況，用戶類型等信息進行資源調度。對于P2PUE，CDN-CF為用戶選擇合適的P2PCF作為P2PUE后續網絡控制點。CDN-CF將為該用戶選擇的P2PCF地址等信息發送給SCF，SCF將該響應發送給用戶。


  4. P2PUE向P2PCF發起媒體下載請求。


  5. P2PCF接收到用戶請求之后，首先向CDN-CF請求計算節目各分片對應的CDN-MF列表。這樣P2PCF可以根據一定的策略將CDN-MF的地址融合在最終傳送給P2PUE的對等節點列表中，如為了提高面向用戶的響應速度，可以控制P2PUE接入到CDN-MF獲取第一個分片或后續幾個分片。P2PCF還可以將CDN-MF作為某個分片的備選地址，當P2PUE在嘗試列表中的其他對等節點失敗時，仍然可以從CDN-MF獲得分片。


  6. P2PCF從性能測量管理點獲取接入網資源占用的情況，作為資源調度的重要依據。性能測量管理點可以周期性的向P2PCF上報接入網的情況。


  7. 獲得相關信息后，P2PCF根據接入網資源占用情況、從CDN-CF獲取的CDN-MF列表、存儲相關資源的P2P終端狀態，生成供P2PUE下載節目片段的列表。


  8. P2PCF將列表發送給P2PUE，P2PUE根據列表和相應的P2P終端交互獲取節目片段。


  9. 在用戶觀看和/或下載節目的過程中，P2PUE定期或根據一定的觸發條件（如完成幾個分片下載后）向P2PCF上報本終端上存儲的流媒體節目片段的信息，供P2PCF計算列表時。

5.結束語

　　本文中給出的P2P與NGN結合的IPTV控制架構，關鍵是將NGN，CDN和P2P相結合，目的是在一定范圍內實現P2P終端之間的資源共享。針對P2P技術特點設計了對應的可控、可管和業務質量保障架構和機制，可以為相關研究提供新思路。
