IP語音網關“上下車”功能操作流程

2008/02/20

　　FXO（Foreign eXchange Office），是用來連接局端設備與交換機內線來使用，可以送出DTMF信號與撥號動作，所以能連接局端的電話線，也可以認為FXO的功用就是用來連接外界電話線路，業界常見的說法就是用來作“上下車”使用。

舉例說明：

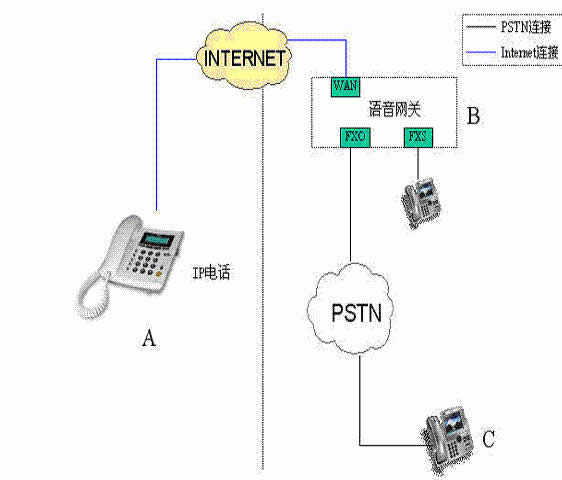

　　如下圖所示，如果A點的使用者，通過網絡電話撥接的方式連接到B點的語音網關，然后利用B點的對外電話線路往外撥，藉此達到以市內電話的計費方式撥接到B點當?shù)仉娫捰脩?hù)C的目的，而這個動作就是下車。

　　反之如果B點的當?shù)仉娫捰脩?hù)C，透過電話撥接到B點的FXO口，然后利用INTERNET網絡轉接回A點，這就是上車。

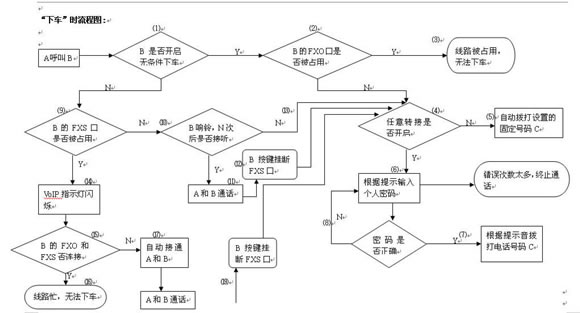

“下車”的流程描述：

A呼叫B時，B的VoIP線路沒有被占用，B端IAD收到來電信息，
  1. ⑴軟件判斷是否開啟無條件下車功能：

  2. 若開啟了無條件下車，軟件再判斷FXO口是否被占用

  3. 如果被占用，則無法下車，通話終止；

  4. 若FXO沒有被占用，軟件繼續判斷是否開啟了任意下車功能

  5. 若未開啟，就下車到軟件設置的固定號碼C；

  6. 若開啟了任意下車，報提示音“輸入個人密碼”

  7. 密碼輸入正確時，報提示音“撥電話號碼”，再撥C的號碼

  8. 若密碼輸入錯誤，則重新提示輸入密碼，輸入錯誤次數超過3次時，報提示音“謝謝您的使用”，終止通話。

  9. 若未開啟無條件下車，軟件判斷FXS口是否被占用

  10. 若沒有被占用，F(xiàn)XS口所接電話響鈴

  11. 響鈴次數未達到M次（M為軟件設置響鈴次數）時，有人接聽，則A和B進入通話狀態

  12. 若A是為了下車，則B端接聽方按鍵“*#*”切斷FXS通路，然后進入⑷--⑻

  13. 若響鈴M次還沒有接聽，然后進入⑷--⑻

  14. 若FXS被占用，IAD的VoIP指示燈閃爍

  15. 軟件判斷FXS口和FXO口是否連接

  16. 若連接，則報忙

  17. 若未連接，則自動接通A和B

  18. 和B進入通話

  19. 若A是為了下車，則B端接聽方按鍵“*#*”切斷FXS通路，然后進入⑷--⑻。

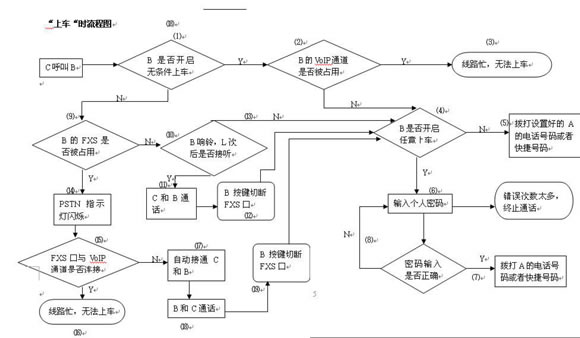

“上車”的流程描述：

C呼叫B，B的PSTN 線路未被占用，IAD收到來電信息，
  1. 軟件判斷是否開啟無條件上車功能

  2. 若開啟了無條件上車，軟件再判斷VoIP通道是否被占用

  3. 如果被占用，則無法上車，通話終止

  4. 若VoIP通道未被占用，軟件繼續判斷是否開啟了任意上車功能

  5. 若未開啟，就上車到軟件設置的固定號碼或者快捷號碼A；

  6. 若開啟了任意上車，報提示音“輸入個人密碼”

  7. 密碼輸入正確時，報提示音“請報電話號碼或者快捷號碼，以#號結束”，撥A的號碼或者快捷號碼

  8. 若密碼輸入錯誤，則重新提示輸入密碼，密碼輸入錯誤次數超過3次時，報提示音“謝謝您的使用”，終止通話。

  9. 若未開啟無條件上車，軟件判斷FXS口是否被占用

  10. 若沒有被占用，F(xiàn)XS口所接電話響鈴

  11. 響鈴次數未達到M次（M為軟件設置響鈴次數）時，有人接聽，則C和B進入通話狀態

  12. 若C是為了上車，則B端接聽方按鍵“*#*”切斷FXS通路，進入⑷--⑻

  13. 若響鈴M次還沒有接聽，則進入⑷--⑻

  14. ⒁若FXS被占用，IAD的PSTN指示燈閃爍

  15. ⒂軟件判斷FXS口和VoIP通道是否連接

  16. ⒃若連接，則報忙

  17. ⒄若未連接，則自動接通C和B

  18. ⒅C和B進入通話

  19. ⒆若C是為了下車，則B端接聽方按鍵“*#*”切斷FXS通路，進入⑷--⑻
