GPRS網絡的附加業務：VoIP over GPRS

2008/04/07

　　導言

　　近年來，IP語音(VoIP)變得越來越普及。與傳統的匯接解決方案相比，VoIP能夠降低初始部署成本和長途費用。互聯網工程任務組(IETF)制定的會話發起協議(SIP)是使用最廣泛的信令協議之一，該協議凝聚了互聯網行業的很大努力，適用于互聯網會議、電話、在線狀態、事件通知和即時信息處理。過去，人們無法以合理的低成本來實施這些附加功能，但現在使用會話發起協議(SIP)，只需向?qū)Ψ桨l(fā)送一些數據包，然后建立一個具有所需功能的會話，即可實現這些功能。因而，相對于傳統電話網絡來說，VoIP具備了一些優勢。

　　接下來，人們可能會提出如何連接互聯網的問題。無線局域網(WLAN)是一種可行方法。無線局域網提供了一定的移動性，用戶能在WLAN接入點的附近區域內移動，從而實現VoIP over WiFi應用。但是，由于WLAN屬于局域網，只限于室內應用，一旦用戶離開接入點的覆蓋范圍，VoIP呼叫就會掉線。盡管GSM和VoIP之間可以切換，但這些機制和協議又增加了額外成本。

　　WiMax 和 GPRS 是提供移動性的兩種可能解決方案。WiMax是城域網，覆蓋范圍長達數英里。但是，它需要引入802.16e標準，才能支持移動。雖然與GPRS相比，WiMax的數據速率快得多，但它目前仍然是一種正在演進的技術，尚未確定最終標準。幾家公司提供的現有芯片組沒有遵循一定的標準，因而無法進行互操作。此外，這種芯片組的成本也比較高。因此，VoIP over WiMax可能是未來的發展趨勢，但就目前而言，這種技術還沒有推廣。

　　相反，GPRS現在已經成為最常見的無線數據業務，在幾乎所有GSM網絡上部署。它通過互聯網協議(IP)接入互聯網網關。其吞吐速率高達40KB/秒，用戶可以獲得適當?shù)慕尤胨俾�，能夠非常便利地從任何地方連接到互聯網。目前，全球有1/5以上的人口使用GSM技術，截至2006年3月中旬，GSM用戶人數超過17億，占據全球手機市場的77%左右。GSM的滲透率如此之高，使得GPRS成為連接互聯網、提供VoIP業務的合適物理移動媒介。

　　早期模擬表明，在GSM網絡中，VoIP over GPRS比電路切換語音的容量更大。在本文中，我們將重點介紹VoIP over GPRS在運行實時操作系統(RTOS)的低成本GSM移動電話上的實施。我們還將介紹VoIP over GPRS的系統和架構，以及它的設計局限。接下來，我們將介紹在飛思卡爾i.250 2.5G 平臺上實施的概念驗證原型。

　　概況

　　IP語音(VoIP)是利用IP網絡來傳送語音信息的一系列新技術。在發送端，語音首先進行數字化、壓縮、打包，然后通過IP網絡，將這些數據包發送到目的地。一旦在遠端收到這些語音數據包，它們就會被記錄、解壓，然后重新生成語音。由于IP網絡的帶寬遠高于傳統的固話匯接網絡，VoIP的呼叫費用也遠低于傳統呼叫。然而，IP網絡最初設計用于傳輸非實時數據，因此，對于VoIP而言，如何實時傳輸語音服務，確保語音服務質量就成為一種挑戰。隨著IP技術和寬帶互聯網業務的發展，這些問題已經部分地得到解決，VoIP進入實際應用階段。ITU(國際電信聯盟)和IETF(互聯網工程任務組)是制定VoIP協議的兩個主要標準機構，負責確保VoIP的更好質量和互操作性。

　　與非實時通信不同，VoIP要求對等方在實際語音傳輸之前建立會話。會話的功能包括：位置搜索、功能協調、呼叫建立和資源預留等。當前，人們單獨使用 H.323 (ITU) 和SIP (IETF)來實施呼叫控制功能。就簡單性而言，SIP優于H.323，因此這個VoIP項目選擇了SIP。

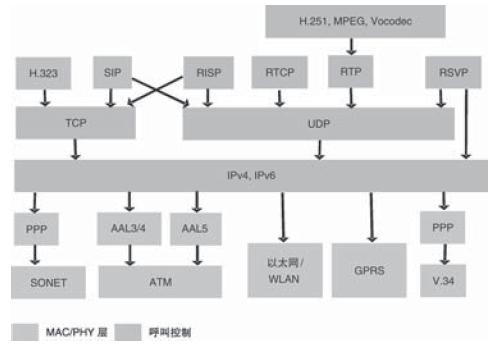

　　圖1顯示了典型的VoIP協議堆棧。呼叫控制協議包括兩個選項：H.323 和SIP。H.323只能通過TCP接入IP網絡，而SIP可以同時通過TCP或UDP接入IP網絡。綠色方塊表示支持實時語音會話的媒介引擎和IP協議。黃色方塊表示用于數據包傳輸?shù)腗AC/PHY層。我們的重點將放在 SIP、 RTP、 RTCP、 UDP、 TCP、 IP和 GPRS上。



　　會話發起協議(SIP)是一種信令協議，用于初始化、管理和終止分組網絡之間的語音和視頻會話。與HTTP 或SMTP類似，SIP也屬于文本編碼，具有很強的可擴展性。SIP能夠進行擴展，以支持各種功能和服務，例如移動服務、與現有電話系統的互操作。SIP網絡包括5類邏輯實體。每類實體都具有特定功能，作為客戶端(發起請求)或服務器(響應請求)參與SIP通信，或者同時以兩種身份參與通信。這5類實體是：用戶代理、代理服務器、重定向服務器、注冊服務器和背靠背用戶代理(B2BUA)。VoIP電話應該是用戶代理，因為它是端點實體。

　　注意，在呼叫過程中，SIP不參與語音/視頻編碼/解碼，而只是為語音/視頻談話建立/終止一次會話。一旦建立會話，語音就由適當類型的編解碼器(如GSM AMR)進行編碼，然后在RTP/UDP/IP中打包。在這里，RTP代表Real Time Protocol(實時協議)，UDP代表User Datagram Protocol(用戶數據報協議)，IP代表Internet Protocol(互聯網協議)。如需了解更多信息，請咨詢IETF。

　　該協議的公布名稱為RFC3261。所有SIP消息分為3個部分： 　　所有SIP消息的開頭都是起始行。起始行說明了消息類型(在請求情況下，消息為方法類型，在響應情況下，消息為響應代碼)和協議版本。報頭字段包含了信息屬性，這些屬性可以提供更多信息。報頭的格式為：:。報頭可以橫跨多行。一些SIP報頭，例如Via、Contact、 Route 和 Record Route可能在一條消息中出現多次，或者也可能在一個報頭中提供多個值，以逗號分隔。

　　消息本體用于描述將要發起的會話，它可能出現在請求和響應消息中。

　　一旦在網絡上建立會話，實時語音數據就會通過RTP/RTCP、UDP 和 IP發送。 這些協議分別在RFC 3550、768和 791 中進行了定義。

　　RFC 3550指定了為具有實時特征的數據(例如互動音頻和視頻)提供端到端傳送服務的實時傳輸協議(RTP)。這些服務包括：凈負荷類型識別、順序編號、時間戳和傳送監控。這些應用通常在UDP的頂層上運行RTP，以利用它的多路復用和校驗和服務。注意，RTP本身不提供任何機制來確保實時傳送，也不提供其它服務質量保證，而是依靠較低層的服務來實現這些目標。它不能保證傳送和防止無序傳送，也不能確保底層是可靠的，能夠按照順序傳送數據包。根據RTP中包含的序列號，接收方能夠重建發送者的數據包順序。

　　RFC3550還規定，RTP控制協議(RTCP)應該監控服務質量，并傳輸關于當前會話參與者的信息。

　　UDP (RFC768) 代表用戶數據報協議(User Datagram Protocol)，假定使用互聯網協議作為底層協議。該協議為應用程序提供了一個將消息傳送到其它程序的流程，只需很少的協議機制。該協議是面向事務處理的，不保證提供傳送和復制保護。如果應用需要可靠、有序的數據流傳送，應使用傳輸控制協議(TCP)。

　　互聯網協議(RFC791、IPv4)實施兩種基本功能：尋址和分割。IP使用報頭中的地址，將互聯網數據報傳送到目的地。選擇傳輸路徑的過程稱為路由。當需要通過“小數據包”網絡傳輸時，它還使用報頭中的字段，對互聯網數據報進行分割和重組。此外，這些IP模塊(特別是網關中的模塊)擁有執行路由決策和其它功能的程序。

　　互聯網協議將互聯網數據報當作一個獨立實體處理，與其它任何互聯網數據報無關。沒有連接或邏輯電路。在提供服務時，它使用四種主要機制：服務類型、生存時間、選項、報頭校驗和。

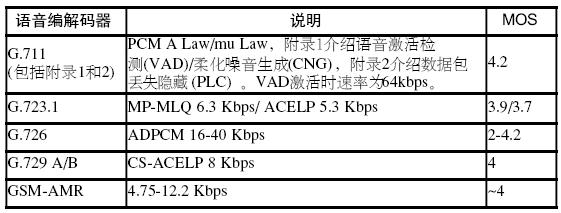

　　“MOS”列為“Mean Opinion Score”(主觀平均得分)，用于度量語音質量。得分越高，表明質量越好。

　　本項目的目的是在飛思卡爾i.250 2.5G 平臺上增加VoIP over GPRS功能。該平臺上的基帶處理器Neptune LTE 帶有雙核，ARM7運行VRTXmc OS 和 16 位Onyx DSP。時鐘頻率分別為52MHz 和130MHz。與通常在 200MHz頻率下運行的其它應用處理器相比， Neptune LTE 的處理功率是一個限制因素，影響我們對支持的編解碼器的選擇。在本項目中，我們實施的GSM-AMR主要用于演示用途，因為現有平臺支持AMR 編解碼器，并且已經采用了DSP代碼。

　　系統架構

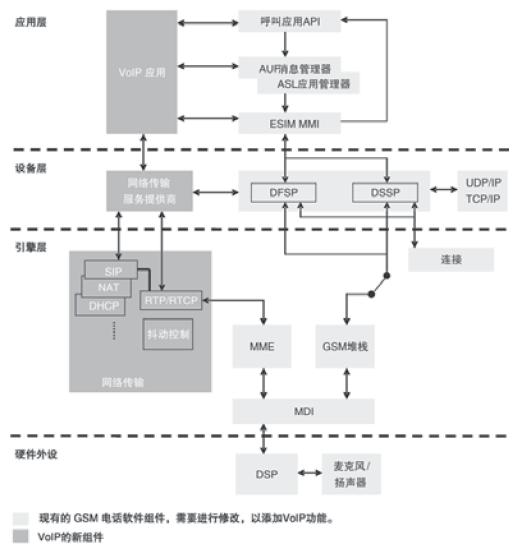

　　圖2顯示了飛思卡爾 i.250 2.5G 平臺上的VoIP over GPRS模塊圖。VoIP 應用是整個VoIP over GPRS系統的核心控制部分。它包含了一個狀態機，用于控制不同模塊流和初始化流程。通過人機界面 (MMI)通信，用戶能夠向?qū)Φ葘嶓w發出VoIP呼叫。



　　網絡傳輸服務提供商目前對用戶是透明的。

　　網絡傳輸引擎包括：RTP/RTCP堆棧、SIP堆棧、抖動控制堆棧等。SIP負責包括呼叫建立程序的呼叫控制協議。RTP/RTCP堆棧是實時流協議和實時流控制協議，通過網絡傳送實時數據。

　　抖動控制堆棧負責處理網絡延遲，確保接收數據包的正確順序。

　　多媒體引擎(MME)經過修改，用于管理VoIP的全雙工語音信道。

　　網絡傳輸?shù)臄?shù)據流通過數據流服務提供商(DFSP)傳輸?shù)紾SM堆棧。在該堆棧中，子網相關收斂協議(SNDCP)處理分組交換數據。

　　藍色方塊表示現有平臺的新應用，包括網絡傳輸協議、核心控制VoIP應用。由于支持GPRS功能的每部移動電話都應該帶有TCP/UDP IP堆棧，因而只需重復使用現有堆棧，而無需重新實施。注意，所有新模塊都是軟件。不需要其它硬件。

　　在i.250 2.5G平臺中，基帶處理器帶有雙核，一個為ARM7 MCU，另一個為Onyx-lite DSP。GPRS L1活動和語音編解碼器計算工作都在DSP中完成，這有助于減少MCU的MIPS要求，在一個運行ARM7的平臺上實現 VoIP over GPRS功能。與此相反，一些現有解決方案通常需要至少一個ARM9 ，甚至ARM11 MCU。

　　MDI是MCU DSP接口，可以實現雙方之間的通信。

　　一旦與對方建立了呼叫，上行鏈路的運行方式如下： 　　
  1. Mic 檢測到語音，并將其轉換成電信號。

  2. DSP對音頻信號進行編碼，轉換為AMR格式。

  3. DSP將編碼后的ARM語音幀放入MDI音頻隊列中。

  4. MME從MDI音頻隊列提取編碼的ARM語音幀，然后執行一定類型的流量控制和緩沖。MDI報頭刪除，傳送到RTP堆棧中。

  5. RTP堆棧添加RTP報頭，構建RTP凈負荷，然后發送到DFSP。

  6. DFSP觸發UDP/IP堆棧，添加IP報頭，并傳送到GSM堆棧。

  7. GSM堆�？刂艷PRS信令和調度，通過DSP中的MDI、L1和空中接口將GPRS數據包發送到基站。
　　下行鏈路的運行方式與上述流程相反，但需要添加抖動控制模塊，以調節不可靠的數據包接收時間。

　　設計局限

　　在運行RTOS的低成本平臺上實施VoIP over GPRS是非常困難的。智能電話通常運行開放式操作系統，例如Linux、Window CE 或 Symbian OS，而低成本的 i.250 2.5G 平臺則在專有RTOS系統上運行，所需的內存容量較低。坦白地說，它的軟件開發支持不及那些開放式操作系統。我們可以很容易地在網絡上找到開放式操作系統的技術論壇和知識中心，進行技術共享。而互聯網上提供的代碼樣品通常只在開放式操作系統上運行，我們不能將這些代碼直接移植到專有RTOS系統上。此外，我們還需要耗費大量精力來重新編寫代碼，以提高內存使用效率，最大程度地縮短代碼，由此增加了編寫代碼的難度和時間。

　　此外，在 i.250 2.5G平臺上的 RTOS系統中，我們使用的多任務機制與開放式操作系統中的多任務機制是完全不同的。Linux 或Window CE使用“線程”概念來處理多個任務，而專有RTOS則使用“任務切換”概念。在多線程環境中，當需要新應用程序時，用戶只需創建一個線程，運行該應用程序的代碼。不同線程同時運行，各自完成自己的任務，但彼此能夠看到對方。所有資源共享機制都由操作系統管理。而在任務切換RTOS機制中，代碼開發人員需要牢記一點：有很多其它任務也在同時運行。任務切換只能在功能進入點/退出點或中斷時進行。因此，他們必須將代碼劃分成更小片斷，以防止應用程序長期占用資源。在編寫嵌入式RTOS系統上的代碼時，應該使用特殊的技術。

　　另一個限制是雙方傳輸?shù)难舆t。我們知道，GPRS和互聯網是為數據傳輸設計的，數據包傳輸路徑是隨意選擇的。不能保證數據包能夠成功地傳送到目的地，并按照發送端的順序接收。要將收到的數據包重新排列成正確順序，應在接收端實施抖動控制。實現方式是：將接收到的一些數據包保存在緩沖區中，然后根據它們的時間戳重新排列序。緩沖區容量越大，抖動控制性能就越好。但是，該過程會導致音頻路徑的延遲，再加上GPRS和互聯網的固有延遲，總延遲時間長達幾秒。設計者應當優化電話軟件中的音頻延遲路徑，或者實施某些類型的服務質量控制協議，以確保質量。

　　原型的驗證

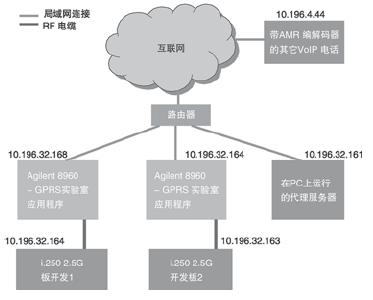

　　上述的RTOS系統是在i.250 2.5G 平臺上實施的。為了進行演示，這里的移動電話的IP地址固定不變。圖3介紹了設備設置和連接過程。



　首先，在接通電源后，用戶只需按下“**”就能注冊登錄到代理服務器。代理服務器維持一個數據庫，列出所有用戶名和內容信息。只需通過GPRS網絡將SIP注冊消息發送到服務器，即可完成注冊。同時，電話軟件激活GPRS連接，獲取GPRS網絡分配的IP地址，并且打開傳輸和接收數據的邏輯路徑。如果不激活GPRS連接，DUT身份對公用網絡就是不可知的，因而不能接到來電。代理服務器只存在于設置過程。

　　由于代理服務器被用作中間代理，主叫人應向代理服務器IP發送呼叫請求。然后，服務器將查詢數據庫，獲得被叫方位置，再將請求轉發到被叫方。本演示利用兩個Agilent 8960 ，將GRPS實驗室應用測試集用作媒介，將 i.250 2.5G 開發板卡 (ADS板卡)連接到互聯網。ADS板卡在接通電源時，注冊登錄到GPRS網絡，測試集然后通過路由器連接到互聯網。測試集充當連接到GPRS的DUT的橋梁，讓它們接入互聯網。一旦GPRS上下文激活，測試集將為ADS分配一個固定IP地址。此外，在PC上運行的代理服務器也連接到同一個路由器。通過這種安排，確保三個實體都能在同一網段內運行。這樣就能對同一個網段內的分組流量進行監控，用于開發目的。

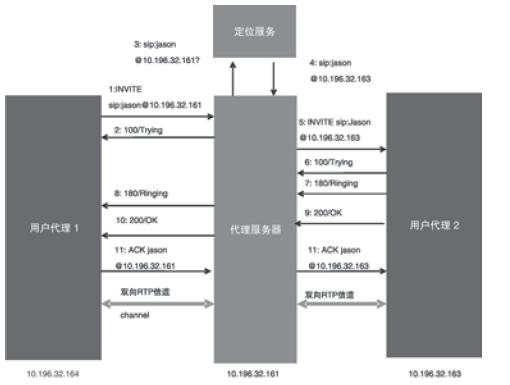

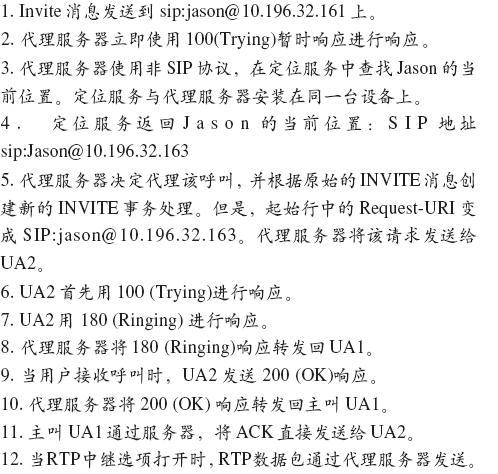

　　按照圖3的設置過程，2個i.250 2.5G 開發板之間能夠成功建立VoIP呼叫連接。圖4對詳細的呼叫流程進行了介紹。




結語

　　VoIP變得日益普及，通常與以太網或WLAN集成。在本文中，我們介紹了GPRS的使用和優勢，并將其與其它無線技術進行了比較。經濟高效的VoIP over GPRS 解決方案的設計會受到大量限制，包括MIPS和RTOS的局限。但是，通過VoIP over GPRS 解決方案的詳細設計，我們在低成本的飛思卡爾 i.250 2.5G平臺上建立了概念驗證原型，并在實驗室進行了驗證。

電子產品世界
