OfficeTen企業VoIP應用方案
2008/04/23
一、網絡現狀和問題

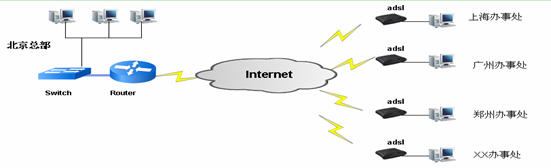

圖一：數據網絡拓?fù)?/strong>

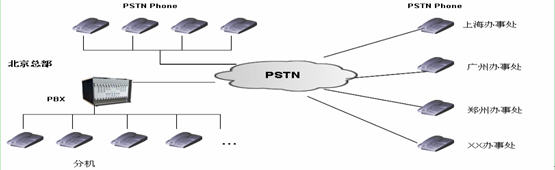

圖二：語音網絡拓?fù)?/strong>
網絡現狀：
數據網絡：各地辦事處通過ADSL接入Internet，構建在Internet上與總部互通的寬帶網絡。
語音網絡：總部部署有小型PBX，同時擁有部分直線PSTN電話，辦事處直接使用直線PSTN電話。
問題：
總部需要隨時了解辦事處運做情況，同時在需要重大決策或例行的員工述職等方面需要經常召開各種會議�，F(xiàn)有的數據和語音是獨立的2個網絡，總部和辦事處之間語音溝通成本較高；無法實現多方內部電話會議功能，召開會議需要員工出差到總部，差旅費用居高不小，同時耗費了大量的時間和精力。
二、解決方案
針對上述小型企業網絡現狀和問題，在充分保留企業現有網絡資源的前提下，網經科技提供最優配置的OfficeTen+IP
Phone綜合VoIP解決方案。
方案描述：

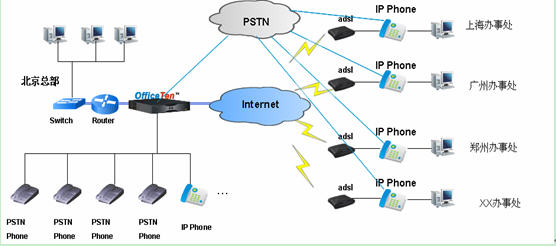

在企業總部部署一臺OfficeTen，利用OfficeTen的軟交換功能實現企業內部IP網絡放號、IP Phone的注冊管理和寬帶網絡的接入，并可實現總部分機同時具有外線號碼功能。OfficeTen通過多路FXO口接入PSTN網絡，通過Ethernet口接入Internet，實現語音和數據的綜合接入；對內通過Ethernet口連接內部Router和Switch，通過FXS口接入模擬PSTN
Phone或通過Ethernet口接入IP Phone。
在辦事處ADSL后部署IP Phone，使IP Phone同時具有IP分機和直線PSTN話機的功能，同時利用IP
Phone的LAN口接入PC實現高速上網，不用增加其他設備。 IP Phone的WAN口連接到ADSL Modem的Ethernet口，
WAN口使用公網IP；IP Phone的 LAN口連接PC，PC使用私網IP，通過IP Phone WAN口做NAT實現對
Internet的訪問；IP Phone的 PSTN口連接到PSTN網絡，實現原有PSTN號碼的接入和保留。
OfficeTen產品簡介：
OfficeTen系列產品是一個嵌入式、一體化、多功能、智能的一體化綜合接入設備，其采用先進的All-In-One
設計理念，將軟件技術和硬件技術完美結合，為中小企業提供了集語音、數據、安全、應用一體化的解決方案。OfficeTen集Router、Switch、Firewall/VPN、IDS
IPS、PBX 、IP PBX 、VoIP Gateway、Email Server、Web Server、Print
Server、File/FTP Server、IM Server等多種功能于一體，提供豐富的語音和數據接口，并切實考慮中小企業的信息化建設及網絡應用特點，具有即插即用、管理方便、維護簡單、成本低廉、高性價比等特點。
OfficeTen 3800-V 產品主要參數和接口：
三、業務描述
通過上述解決方案，企業可以獲得以下業務應用：
- 通過互聯網建立覆蓋各級辦公機構的IP電話網，內部通信“零話費”；
- 可提供多方電話會議功能，實現各級辦公機構通過互聯網召開IP電話會議；
- 可實現企業內部IM，利用OfficeTen提供的智能用戶軟終端OfficeTen OTex，輕松實現語音、文字、文件、信息的實時傳遞；
- 可提供軟電話功能，OfficeTen OTex集成的軟電話功能更能在出差時隨時保持與企業內部的語音溝通；
- 可提供軟總機功能，通過OfficeTen強大的軟總機功能實現對企業內部各分機電話進行更直觀更方便的管理，Office
Ten軟總機系統操作簡單、易懂，并建立了實時呼叫控制和顯示管理功能。使用者可以觀察到其他雇員什么時候在接聽電話，他們?cè)诤驼l(shuí)講電話，該電話是內線、外線還是占線。
- 可提供 Voice mail－Email功能，實現當用戶不在座機旁或者手機關機、不在服務區或不方便接聽電話時，“語音信箱”會象錄音電話一樣把對方的留言儲存起來，并自動發送到用戶的郵箱。用戶可以登陸郵箱，隨時收聽。
- 可提供一號通(Fellow Me)功能一號通可為用戶提供唯一對外號碼，即可用該號碼作為今后永久不變的對外通信號碼。用戶現有的小靈通、固定電話、手機號碼都可與該號碼建立聯系，不管使用的實際電話號碼如何發生變化，他人只要知道用戶的“一號通”號碼即可。
四、帶來的優勢
上述方案，充分保護了現有網絡投資和現有號碼資源，在投資很少的情況下，實現了企業網絡向VoIP網絡的過渡，同時在此基礎上提供了豐富的可選業務，大大提高了企業內部溝通效率，輕松擁有免費的多方電話會議功能，在提高生產效率的同時，為企業節省了大量的差旅費用。
