VoWLAN語音終端開發設計
21ic 2008/05/08
1引言
圖1為VoWLAN語音終端的硬件框架圖
建立連接后用戶的模擬話音通過AIC10的AURXFP、AURXM、AURXCP輸入，將模擬信號進行A/D轉換形成數字信號流后傳至編碼模塊。編碼模塊中的DSP根據系統要求將語音數據壓縮，壓縮后放入DOUT的寄存器中。
在接收語音數據時，在TLV320AIC10的幀同步FS為低電平，轉換時鐘信號SCLK的上升沿時，系統處理器將語音數據通過DIN送入AIC10進行解壓縮，形成64Kbps的PCM碼流，送入D/A進行數模轉換，最后由AIC10的OUTP和OUTM輸出模擬語音。
3.VoWLAN的軟件設計

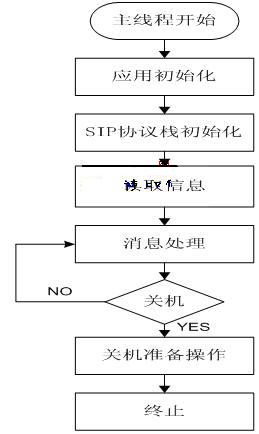

系統軟件是基于SIP協議棧的基礎上實現的。由于SIP協議棧采用模塊化設計思想，因此，系統軟件可以直接調用協議棧各模塊提供的API。軟件應用模塊的消息獲取線程是實時獲取協議棧處理的結果（以消息或事件的形式存儲在協議棧消息隊列中），并把它轉換成系統應用的消息結構存放在應用模塊的消息隊列中。圖2是軟件應用模塊的程序流程圖。
圖2 為軟件應用程序流程圖
圖2中的“應用初始化”包括建立消息讀取線程等；“SIP協議棧初始化”包括建立協議棧主線程、注冊回調函數、協議棧其它模塊的初始化及消息隊列的建立等；“關機準備操作”首先進行注銷操作，接著終止消息讀取線程和協議棧主線程，釋放軟件應用模塊和協議棧各模塊占用的資源。
協議棧模塊包含事務管理和對話管理這兩模塊，同樣，軟件應用模塊也包含類似的管理功能，即“呼叫管理”。呼叫管理的功能和協議棧模塊中的對話管理功能類似，只是呼叫管理側重于和用戶交互，通過人機界面顯示信息，提示用戶當前呼叫的進度，引導用戶執行進一步的操作。

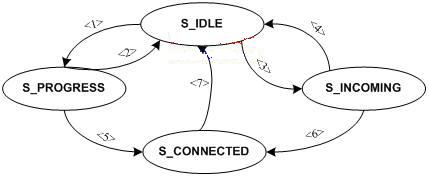

呼叫有四種狀態：“S_IDLE”、“S_PROGRESS”、“S_INCOMING”、“S_CONNECTED”，它們之間的關系用一個有限狀態機來描述，如圖3。
圖3 為呼叫管理有限狀態機
“S_IDLE”狀態就是我們通常所說的待機狀態。當用戶撥打對方的SIPURI，協議棧通過發送INVITE請求消息，得到臨時響應消息，呼叫就處于“S_PROGRESS”，圖中箭頭<1>表示該操作引起的狀態切換。在“S_PROGRESS”狀態，對方如果拒絕接受呼叫，狀態又返回“S_IDLE”，如箭頭<2>；當對方接受呼叫，就處于連接通話狀態“S_CONNECTED”，如箭頭<5>。在“S_IDLE”狀態也可能收到對方的呼叫請求，當UA應用發現一個新的呼叫請求，就應當切換狀態到“S_INCOMING”，如箭頭<3>；同樣，用戶可以拒絕接受呼叫，狀態切換回“S_IDLE”，如箭頭<4>；當用戶接受呼叫請求，呼叫狀態就處于“S_CONNECTED”。在“S_CONNECTED”狀態，通話雙方任何一方的結束通話請求都會導致狀態返回“S_IDLE”，結束通話。
4 結論
本終端成本價格低，目前已經能夠注冊到有關廠家的SIP測試平臺，并可以完成基本會話功能；同時，在LAN中可以以靜態IP的方式注冊成功，并進行會話操作。
創新點
SIP/SDP信令協議的VoWLAN終端嵌入式開發使用；USERAgent在VoWLAN終端的嵌入實現；實現VoWLAN終端對PC、VoWLAN終端對VoWLAN等終端、VoWLAN終端對PSTN的通話。
